一、主要技術參數/Main Technical Parameters ：
?
壓力范圍 | 0-40T? (0-33.3Mpa) |  |
油缸直徑 | φ125mm | |
油缸升程 | 40mm | |
工作空間 | 180×100×210mm | |
外形尺寸 | 350×260×620mm | |
重量 | 100Kg |
?
二、結構部件名稱/Structure ：
?

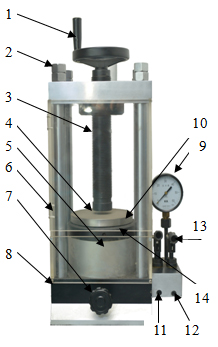

1、手輪/hand wheel 3、絲杠/screw 5、油缸/big oil cylinder 7、泄壓閥/oil-draining 9、壓力表/pressure guage 11、吸油閥/oil-suction ? valve 13、壓力手把/manual handle | 2、固定螺母/nut 4、工作臺/worktable 6、支柱/column 8、底座/pedestal 10、注油孔/oil-injecting ? screw 12、進油閥/oil-suction ? valve 14、柱塞/piston |
?
三、油路原理 ：
?
四、操作簡介：
?
將模具放置工作臺面4中心部位，旋下絲杠3與模具壓緊，旋緊泄壓閥7，擺動壓力手把13（擺動角度越大，升壓速度越快）使油缸5上升，當樣品壓實后，壓力表9指針?lè)€(wěn)步上升，上升至需要壓力后停止壓力，保壓后，旋松泄壓閥7使油缸回落原始位置，壓力表指針歸零，模具退模即可。
?
五、注意事項：
?
1、使用時不要超過壓力允許范圍，以免發生危險，盡量小于規定最高壓力下使用，延長機器使用壽命。
2、當壓力時手感有力，但壓力表無顯示，立即停止壓力，檢查壓力表是否故障，以免超壓發生危險。
3、泄壓時泄壓手輪勿旋松過多以免旋出手輪，里面密封鋼珠掉落，影響機器正常使用。
4、加壓時或退模時，油缸升程不要超過規定的行程30mm，以免部件損壞，如需高行程，可連續使油缸回落后旋下絲杠3繼續使用，累計達到需要行程。
5、每次操作后，要使油缸回落至原始位置后，再進行下次操作，以免行程累計增加，造成行程超出范圍情況。
6、壓力表顯示數值不是實際壓力數值，請根據壓力換算公式計算后設定。
7、使用前檢查固定螺母2是否有松動現象，如松動必須緊固后再使用。
8、壓片機使用46#液壓油。
9、保持機器清潔，以防樣品粉末及灰塵進入油路發生故障。
?
六、簡單故障排除方法：
?
故障現象 | 原因 | 排除方法 |
無壓 | 正確使用 ? 缺油 | 1. 旋松吸油閥11螺釘，搖動手把13，加油從吸油閥11打出，擰緊吸油閥11螺釘 2. ? 注油孔10加46#液壓油 |
漏油 | 密封不嚴 | 1. ? 更換密封墊 |
掉壓 | 密封不嚴 異物堵塞 | 1. ? 更換漏油位置密封墊 2. ? 清理泄壓閥7或進油閥12異物 |
上壓慢 | 油缸存有空氣 | 1. 將空氣排出 |
以上排除方法可電話咨詢
?
七、系統壓力換算：
機器總壓力（噸）＝壓力表顯示數值（MPa）×油缸半徑的平方×3.14
MPa | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 42.4 |
tf | 2.8 | 5.7 | 8.5 | 11.3 | 14.2 | 17 | 19.8 | 22.7 | 24 |
?
（模具）樣品實際壓強換算：
樣品實際壓強＝壓力表顯示數值（MPa）×油缸半徑的平方÷樣品半徑的平方
