一、主要技術參數/Main Technical Parameters ：
?
壓力范圍 | 0-300T? (0-32Mpa) |
|
油缸直徑 | φ350mm | |
油缸升程 | 50mm | |
工作空間 | 360×360×320mm | |
外形尺寸 | 840×860×900mm | |
重量 | 400Kg |
?
二、結構部件名稱/Structure ：
?
1、上板 3、主油缸 5、壓力表 7、高壓閥 9、放油閥? 11、壓力把B? 13、立柱 15、手輪 | 2、絲杠 4、主板 6、副板 8、低壓閥 10、壓力把A 12、放氣螺釘 14、螺母 16、維修螺釘（背面） |
?

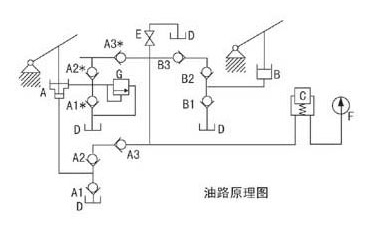

三、油路原理 ：
當需要升壓時，先將放油閥E關閉，搖動快速?gòu)?fù)合柱塞泵A使復合泵大，小泵將油從油筒D分別經單向閥A1，A1*吸入，再經單向閥A2*,A3*;A2、A3進入工作缸C，并在壓力表F中顯示，其中大泵在超過2MPa時經逆流閥G泄流，小泵打到大約14MPa 改用高壓泵B加壓，此時油經單向閥B1,B2,B3進入工作缸C增壓，直至打到所需壓力。
注意：不要超過機器設定的最大壓力（40MPa或48MPa）?
四、操作簡介：
（1）松開放油筒頂部放氣密封螺釘12和維修螺釘16，并逆時針旋松放油閥手輪，擺動快速?gòu)?fù)合油泵A及高壓油泵B手柄各2~3下，使油路系統工作順暢
（2）用絲杠緩慢將工作臺壓至最低部，然后將絲杠旋緊
（3）將模具或所壓物品放置工作臺，用絲杠進行預緊
（4）順時針旋緊放油閥手輪9，關好防護門
（5）先擺動快速?gòu)?fù)合泵A升至14MPa左右，再改用高壓泵B升至所需壓力
（6）壓制完成后，逆時針旋松放油閥手輪，取出模具或所壓物品
?
五、注意事項：
?
（1）使用前必須先松開油筒上的放氣螺釘12和維修螺釘16，再松開放油閥的狀態下空打兩柱塞，使系統正常工作
（2）每次使用前及使用中，都應把工作臺用絲杠壓至最底部
（3）保持機油的清潔，尤其是大小活塞滑動處，絲杠要定期加油潤滑
（4）如發生滲漏及維修，要及時補充壓力油，使之達到距油筒頂部100mm以內，壓力油為46#清潔機油
（5）隨時檢查壓力示值，決不允許超壓使用，否則會發生危險
（6）大活塞3不要超過行程50mm
?
六、簡單故障排除方法：
?
故障現象 | 原因 | 排除方法 |
無壓 | 1、漏油 2、放油閥沒擰緊 | 1、更換密封墊，解決漏油處 2、擰緊 3、將大活塞壓至最底部 |
掉壓 | 1、漏油 2、放油閥口處不嚴或有異物 3、大活塞3內有殘余氣體 | 1、找出微小漏油處，進行排除 2、關閉維修螺釘，然后擰出放油閥桿，用磁鐵連接6mm鐵棒吸出鋼珠，用鐵棒一端頂住鋼珠，用榔頭輕砸鐵棒外露出一端，使閥口密封緊密，然后復位 3、旋開活塞頂部的螺釘，并旋緊放油閥手輪，壓力至液體油溢出 |
機器變形 | 1、壓力較高，并長期頻繁使用，立柱大螺母松動 2、超過允許壓力 | 1、擰緊立柱或立柱螺母 2、降低使用壓力，否則會損壞機器及發生安全事故 |
以上排除方法可電話咨詢
?
七、系統壓力換算：
機器總壓力（噸）＝壓力表顯示數值（MPa）×油缸半徑的平方×3.14
MPa | 48 | 96 | 144 | 192 | 288 | 300 | |||
tf | 5 | 10 | 15 | 20 | 30 | 32 |
?
（模具）樣品實際壓強換算：
樣品實際壓強＝壓力表顯示數值（MPa）×油缸半徑的平方÷樣品半徑的平方
