ZDZT-40T自動PLC觸屏粉末壓片機

一、主要技術參數/Main Technical Parameters ：

?

?

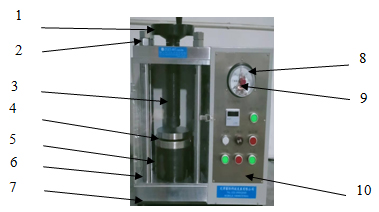

二、整機部件名稱：

?

1、手輪/hand wheel? ? ? ? ? ? ? ? ? ? ?2、固定螺母/nut?

3、絲杠/screw? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?4、工作臺/worktable

5、油缸/big oil cylinder? ? ? ? ? ? ? ? 6、支柱/column?

7、底座? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?8、壓力表

9、使用壓力調節旋鈕? ? ? ? ? ? ? ? ? ?10、電氣控制系統

?

三、控制面板圖片 ：

?

A、電源指示? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?B、系統啟動按鈕

C、系統電源停止按鈕? ? ? ? ? ? ? ? ? ? ??D、壓力上升啟動按鈕??

E、壓力下降啟動按鈕? ? ? ? ? ? ? ? ? ? ??F、保壓時間設定??

G、保壓時間蜂鳴提示? ? ? ? ? ? ? ? ? ? ??L、上升、下降切換停止按鈕

四、操作簡介：

將模具放置工作臺面4中心部位，旋下絲杠3與模具壓緊，調節9設定使用壓力值，合上2P空開電源指示燈A亮后設定F保壓時間，按下B系統啟動按鈕，按動D壓力上升按鈕，使工作臺4上升進行壓片工作，壓力上升至設定壓力，油缸自動停止，保壓時間到后，油缸自動回落原始位置此時蜂鳴器G發出提示音，壓片機自動壓片程序結束。

? ? ? 如保壓時間較長時，系統壓力會有少許掉壓，本機壓力表為上下限線控型。掉壓后會自動補壓，請注意綠色指針必須低于紅色兩格以上否則設備會頻繁啟動導致設備故障。壓力表8指數歸零后，模具退模即可。如中途想終止壓片工作按C鈕停止，此時會存有壓力退不出模具，此時需啟動B啟動鈕，再按E下降鈕，再按L停止鈕即可操作退模。如需調整4工作臺位置時按完上升或下降后再按停止鈕即可。

?

五、注意事項：

?

1、使用時不要超過壓力允許范圍，以免發生危險，盡量小于規定最高壓力下使用，延長機器使用壽命。

2、當升壓至設定壓力后壓力不停止，應立即按下控制面板C系統電源停止按鈕停止升壓，防止超壓過多造成機器損壞同時產生安全事故。

3、壓力表顯示數值是系統壓力油工作油壓不是實際壓力噸位數值，請根據壓力換算公式計算后設定。

4、使用前檢查固定螺母2是否有松動現象，如松動必須緊固后再使用。

5、保持機器清潔，以防樣品粉末及灰塵進入油路發生故障。

6、機器工作時，操作人員不要離開，隨時觀察，有問題及時停止并解決。

7、設備使用環境溫度應不低于10℃，以免油泵運行異常。

8、機器不允許傾斜使用及超行程使用。

?

六、壓力表指數與實際使用壓力換算方法：

?

機器總壓力（噸）＝壓力表顯示數值（MPa）×油缸半徑的平方×3.14

（模具）樣品實際壓強換算：

樣品實際壓強＝壓力表顯示數值（MPa）×油缸半徑的平方÷樣品半徑的平方
